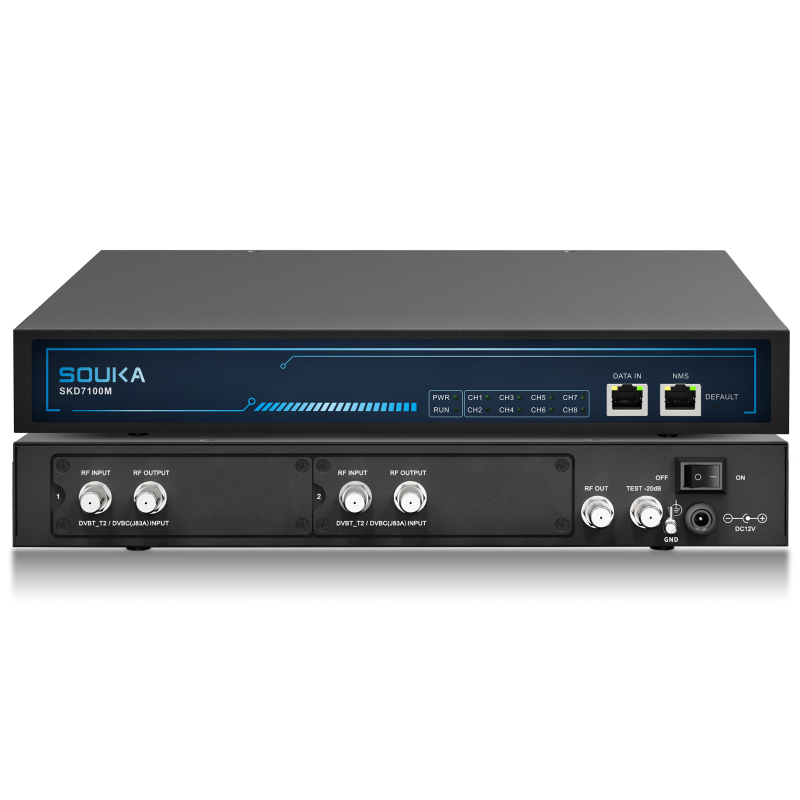

8 sinais FTA para modulador RF com entrada DVB-C/T/T2

O SKD717X integra 4 ou 8 DVB-C/T/T2 entradas e 256 fluxos IP em um único dispositivo, emitindo de 4 a 8 canais RF compatíveis com os principais padrões globais de transmissão (DVB-C/T/T2, DTMB, ATSC, ISDB-T). Oferece gerenciamento centralizado por meio de uma interface web intuitiva para configuração e monitoramento eficientes, além de fornecer saída estável e de alto desempenho, adequada para ambientes exigentes como hotéis e hospitais.

Marca:
SOUKA
Item número.:
SKD717X
Pedido (MOQ):
1
Forma de pagamento:
EX-WORK
Origem do Produto:
China
Cor:
Black
Porto de embarque:
Shenzhen
Tempo de espera：
3 working days

Inquérito agora

Detalhes do produto

SKD717X

Headend digital 4/8 sinais FTA para modulador RF com entrada DVB-C/T/T2

Características:

1. Um único dispositivo suporta até 2 cartões.
2. Suporte de 4 a 8 canais, DVB-C(J83A)/DVB-T/T2 entrada.

3. Suporte ao protocolo de entrada UDP/RTP, suporte ao processamento de fluxo SPTS/MPTS.
4. Suporta 256 endereços IP, entrada Gigabit.
5. Suporta remapeamento de PID, edição e inserção de informações PSI/SI.
6. Suporta saída de modulação digital de 4/8 pontos de frequência, e a saída suporta DVBC (J83A/B/C), DVBT/T2, DTMB, ISDB, ATSC (opcional).
7. 1 porta Gigabit e 1 porta de gerenciamento.
8. Operado via PC (WEB), o dispositivo suporta gerenciamento em nuvem.

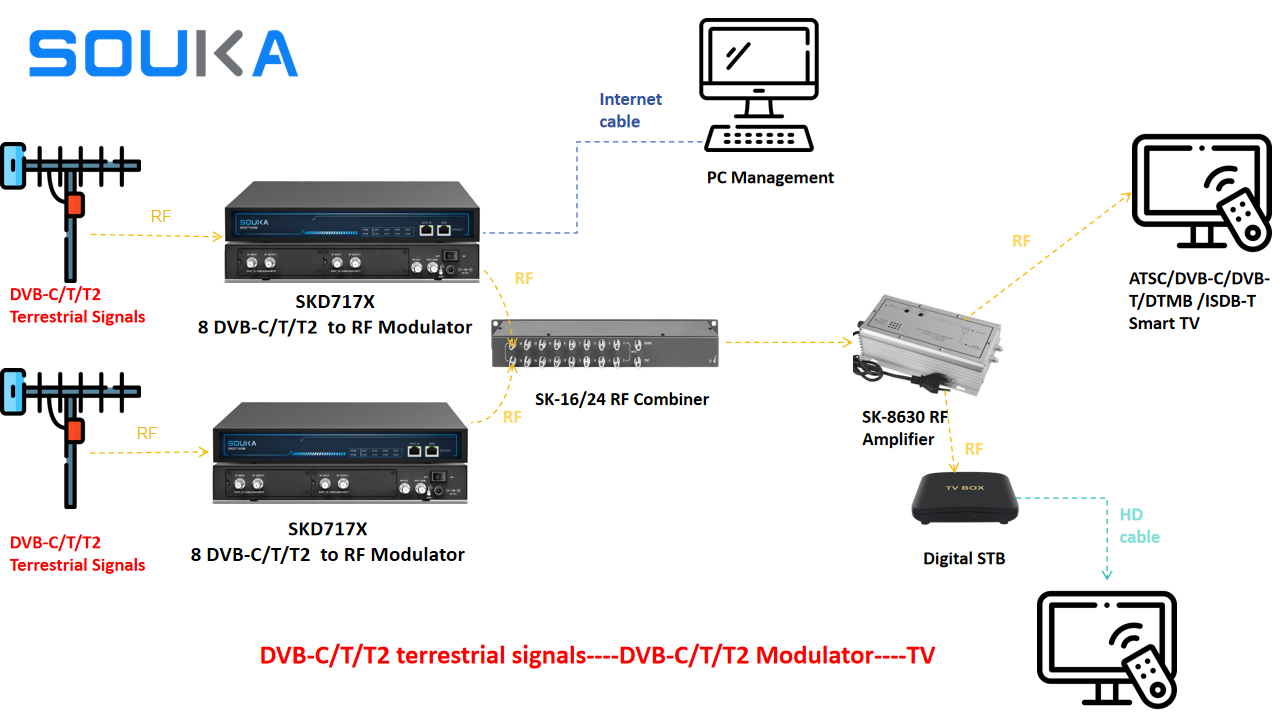

Diagrama de topologia do sistema:

Especificações:

SKD717X Parâmetro da unidade base
Tamanho	318 ( eu )* 260 ( C )* 44 ( H )mm
Instalação	Rack 1U19 polegadas 、 montado na parede, mesa
Temperatura de trabalho, umidade	-10℃-45℃, 40%-70%
Temperatura e umidade de armazenamento	-40℃-70℃, 40%-95%
Poder	Tensão de alimentação	CC 12 V
Poder	Corrente máxima	7000 mA
Porta de entrada do módulo	Cartões	2
Porta de entrada do módulo	Módulo para cada cartão	1 sinal de ar ( DVB-C(J83A)/DVB-T/T2) porta e 1 porta de teste
Entrada IP	Porta de entrada IP	1 porta de rede Gigabit RJ45
Entrada IP	Formato de entrada	Apoiar UDP/RTP entrada de protocolos , apoiar SPTS/MPTS processamento de fluxo ， apoiar 2 56 Endereço IP
Saída de RF	Porta de saída	Conector fêmea F, 1 saída RF e 1 saída de porta de teste de -20dB
	Padrão de saída	DVBC (J83A/B/C), DVBT/T2, DTMB, ISDB-T, ATSC (opcional)
	RF faixa de frequência	50-870MHz passo mínimo de 1MHz
	Nível de saída	≥105dBuV（0-20dB Ajustar alcance, etapa 0,5dB）
	Rejeição de banda externa	≥60dB
	Impedância de saída	75Ω
	Frequências de saída	4/8 frequências (opcional)

Parâmetro de modulação
J.83A/C	Padrão	Anexo A/C
	Frequências	4
	Frequências	8
	Constelação	16QAM, 32QAM, 64QAM, 128QAM, 256QAM
	MER	≥36dB
	Taxa de símbolo	3.600~6.960Msps
	Faixa de frequência de saída (ajustável)	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Rejeição de banda externa	≥60dB
	Impedância de saída	75Ω
DTMB	Padrão	GB20600-2006
	Frequências	4
	Frequências	8
	Constelação	QPSK , QAM16, QAM64, QAM4_NR, QAM32
	FFT	Operadora única, multioperadora
	Quadro de sincronização	420, 595 e 945
	Código Avaliar	0,4, 0,6, 0,8
	Profundidade entrelaçada	Nenhum, 240, 720
	MER	≥36dB
	Frequência de saída	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Sem rejeição de banda	≥60dB
	Impedância de saída	75Ω
ISDB-T	Padrão	ANSI/SCTE 2001-B004
	Freqüência	4
	Freqüência	8
	Constelação	QAM4, QAM16, QAM64
	FFT	2K, 4K e 8K
	Intervalo de guarda	1/4, 1/8 ， 1/16 ， 1/32
	Taxa de código	1/2 , 2/3 , 3/4 , 5/6 , 7/8
	Profundidade entrelaçada	Nenhum, 2 mil ， 4k ， 8k
	Largura de banda	6MHz
	MER	≥36dB
	Frequência de saída	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Sem rejeição de banda	≥60dB
	Impedância de saída	75Ω
DVB-T	Padrão	ETS 300 744
	Freqüência	4
	Freqüência	8
	Constelação	QAM4, QAM16, QAM64
	FFT	2K, 4K e 8K
	Intervalo de guarda	1/4, 1/8 ， 1/16 ， 1/32
	Taxa de código	1/2 , 2/3 , 3/4 , 5/6 , 7/8
	Profundidade entrelaçada	Nenhum, 2 mil ， 4k ， 8k
	Largura de banda	6MHz, 7MHz, 8MHz,
	MER	≥36dB
	Frequência de saída	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Sem rejeição de banda	≥60dB
	Impedância de saída	75Ω
DVB-T2	Padrão	EN 302 755
	Frequências	4
	Frequências	8
	Constelação	QAM4, QAM16, QAM64, QAM 256
	FFT	2K, 2K, 4K, 8K, 16K
	Intervalo de guarda	1/4, 1/8 ， 1/16 ， 1/32
	Taxa de código	1/2 , 2/3 , 3/4 , 5/6 , 7/8
	Profundidade entrelaçada	Suporte a todas as 3 opções de Intercalação de Tempo sem sub-fatiação e sem salto de quadro.
	Largura de banda	1.7， 6 ， 7 ， 8 ， 10MHz
	MER	≥36dB
	Frequência de saída	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Sem rejeição de banda	≥60dB
	Impedância de saída	75Ω
ATSC	Padrão	8VSB
	Frequências	4
	Frequências	8
	Largura de banda	6 MHz
	MER	≥36dB
	Frequência de saída	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Sem rejeição de banda	≥60dB
	Impedância de saída	75Ω
J.83B	Padrão	Anexo B
	Frequências	4
	Frequências	8
	Constelação	64 QAM, 256 QAM
	Taxa de símbolo	5,05641 MS/s (64 QAM), 5,360537 MS/s (256 QAM)
	MER	≥36dB
	Faixa de ajuste de frequência de saída	50-999,999 MHz, passo mínimo de 0,001 MHz
	Nível de saída	110dBuV±3dB
	Faixa de ajuste do nível de saída	0 a 20 dB
	Sem rejeição de banda	≥60dB
	Impedância de saída	75Ω
