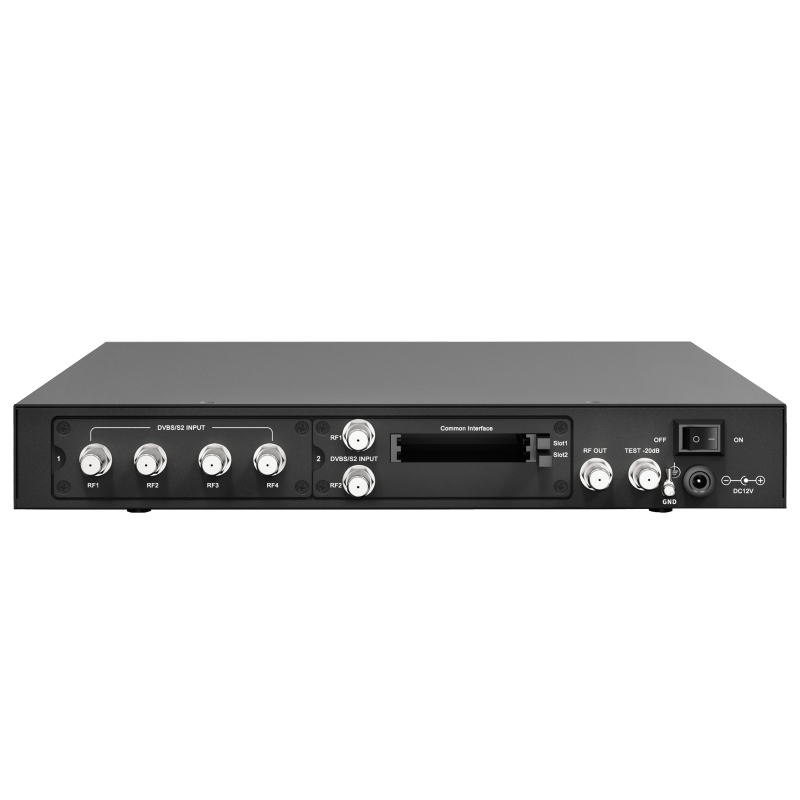

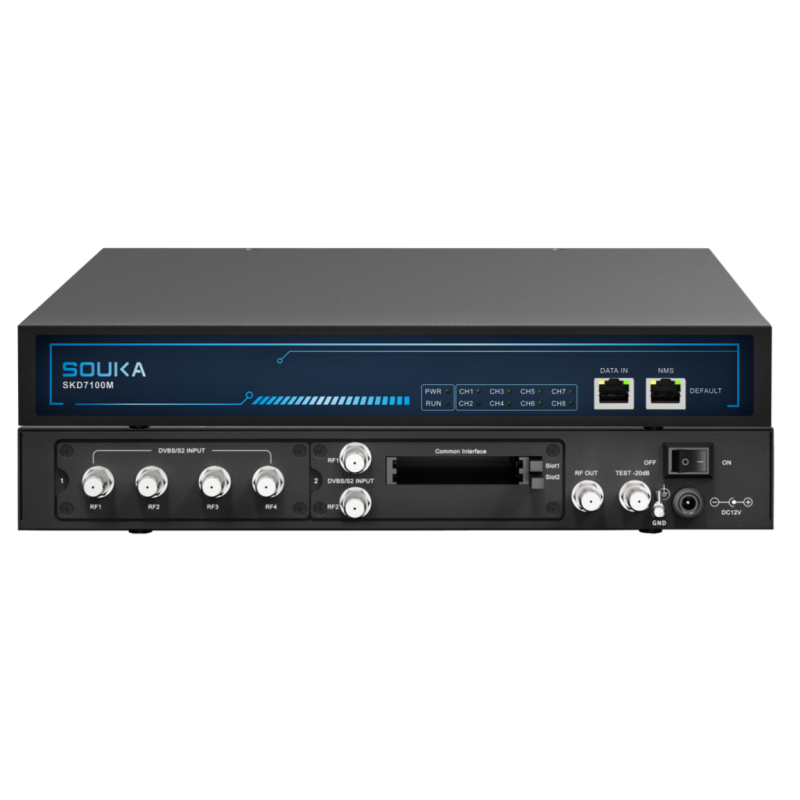

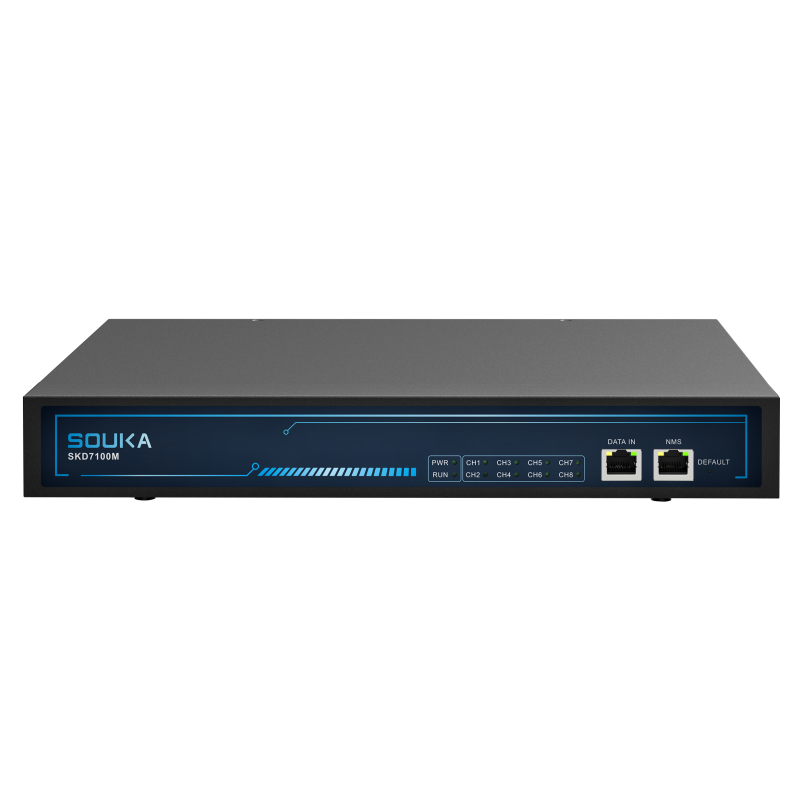

Modulador de sinais de satélite gratuitos e pagos da SOUKA para RF para projeto de CATV
Características:
1. Um único dispositivo suporta 2 cartões.
2. Suporta 4 entradas DVBS/S2+2 DVBS/S2 CAM.3. Suporte para entrada de protocolo UDP/RTP, suporte processamento de fluxo SPTS/MPTS.
4. Suporta 256 endereços IP, entrada Gigabit.
5. Suporta remapeamento de PID, edição e inserção de informações PSI/SI.
6. Suporta saída de modulação digital de 4/8 frequências, e a modulação de saída suporta DVBC (J83A/B/C), DVBT/T2, DTMB, ISDB, ATSC (opcional).
7. 1 porta Gigabit e 1 porta de gerenciamento.
8. Operado via PC (WEB), o dispositivo suporta serviço de nuvem.
Especificações:
SKD715X-SKD715XP Parâmetro da unidade base |
||
Tamanho |
318 ( eu )* 260 ( C )* 44 ( H )mm |
|
Instalação |
Rack 1U19 polegadas 、 montado na parede, mesa |
|
Temperatura de trabalho, umidade |
-10℃-45℃, 40%-70% |
|
Temperatura e umidade de armazenamento |
-40℃-70℃, 40%-95% |
|
Poder |
Tensão de alimentação |
CC 12 V |
Corrente máxima |
7000 mA |
|
Porta de entrada do módulo |
Cartões |
2 |
Módulo |
4 sintonizador placa de entrada DVBS/S2 + 2 placas de entrada DVBS/S2 CAM |
|
Entrada IP |
Porta de entrada IP |
1 porta de rede Gigabit RJ45 |
Formato de entrada |
Apoiar UDP/RTP entrada de protocolos , apoiar SPTS/MPTS processamento de fluxo , apoiar 2 56 Endereço IP |
|
Saída de RF |
Porta de saída |
Conector fêmea F, 1 saída RF e 1 saída de porta de teste de -20dB |
Padrão de saída |
DVBC (J83A/B/C), DVBT/T2, DTMB, ISDB-T, ATSC (opcional) |
|
RF faixa de frequência |
50-870MHz passo mínimo de 1MHz |
|
Nível de saída |
≥105dBuV(0-20dB Ajustar alcance, etapa 0,5dB) |
|
Rejeição de banda externa |
≥60dB |
|
Impedância de saída |
75Ω |
|
Frequências de saída |
4/8 frequências (opcional) |
Parâmetro de modulação |
||
J.83A/C |
Padrão |
Anexo A/C |
Frequências |
4 |
|
8 |
||
Constelação |
16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
|
MER |
≥36dB |
|
Taxa de símbolo |
3.600~6.960Msps |
|
Faixa de frequência de saída (ajustável) |
50-999,999 MHz, passo mínimo de 0,001 MHz |
|
Nível de saída |
110dBuV±3dB |
|
Faixa de ajuste do nível de saída |
0 a 20 dB |
|
Rejeição de banda externa |
≥60dB |
|
Impedância de saída |
75Ω |
|
DTMB |
Padrão |
GB20600-2006 |
Frequências |
4 |
|
8 |
||
Constelação |
QPSK , QAM16, QAM64, QAM4_NR, QAM32 |
|
FFT |
Operadora única, multioperadora |
|
Quadro de sincronização |
420, 595 e 945 |
|
Código Avaliar |
0,4, 0,6, 0,8 |
|
Profundidade entrelaçada |
Nenhum, 240, 720 |
|
MER |
≥36dB |
|
Frequência de saída |
50-999,999 MHz, passo mínimo de 0,001 MHz |
|
Nível de saída |
110dBuV±3dB |
|
Faixa de ajuste do nível de saída |
0 a 20 dB |
|
Sem rejeição de banda |
≥60dB |
|
Impedância de saída |
75Ω |
|
ISDB-T |
Padrão |
ANSI/SCTE 2001-B004 |
Freqüência |
4 |
|
8 |
||
Constelação |
QAM4, QAM16, QAM64 |
|
FFT |
2K, 4K e 8K |
|
Intervalo de guarda |
1/4, 1/8 , 1/16 , 1/32 |
|
Taxa de código |
1/2 , 2/3 , 3/4 , 5/6 , 7/8 |
|
Profundidade entrelaçada |
Nenhum, 2 mil , 4k , 8k |
|
Largura de banda |
6MHz |
|
MER |
≥36dB |
|
Frequência de saída |
50-999,999 MHz, passo mínimo de 0,001 MHz |
|
Nível de saída |
110dBuV±3dB |
|
Faixa de ajuste do nível de saída |
0 a 20 dB |
|
Sem rejeição de banda |
≥60dB |
|
Impedância de saída |
75Ω |
|
DVB-T |
Padrão |
ETS 300 744 |
Freqüência |
4 |
|
8 |
||
Constelação |
QAM4, QAM16, QAM64 |
|
FFT |
2K, 4K e 8K |
|
Intervalo de guarda |
1/4, 1/8 , 1/16 , 1/32 |
|
Taxa de código |
1/2 , 2/3 , 3/4 , 5/6 , 7/8 |
|
Profundidade entrelaçada |
Nenhum, 2 mil , 4k , 8k |
|
Largura de banda |
6MHz, 7MHz, 8MHz, |
|
MER |
≥36dB |
|
Frequência de saída |
50-999,999 MHz, passo mínimo de 0,001 MHz |
|
Nível de saída |
110dBuV±3dB |
|
Faixa de ajuste do nível de saída |
0 a 20 dB |
|
Sem rejeição de banda |
≥60dB |
|
Impedância de saída |
